Acquisizione, taratura e Compensazione Dinamica di una PT100

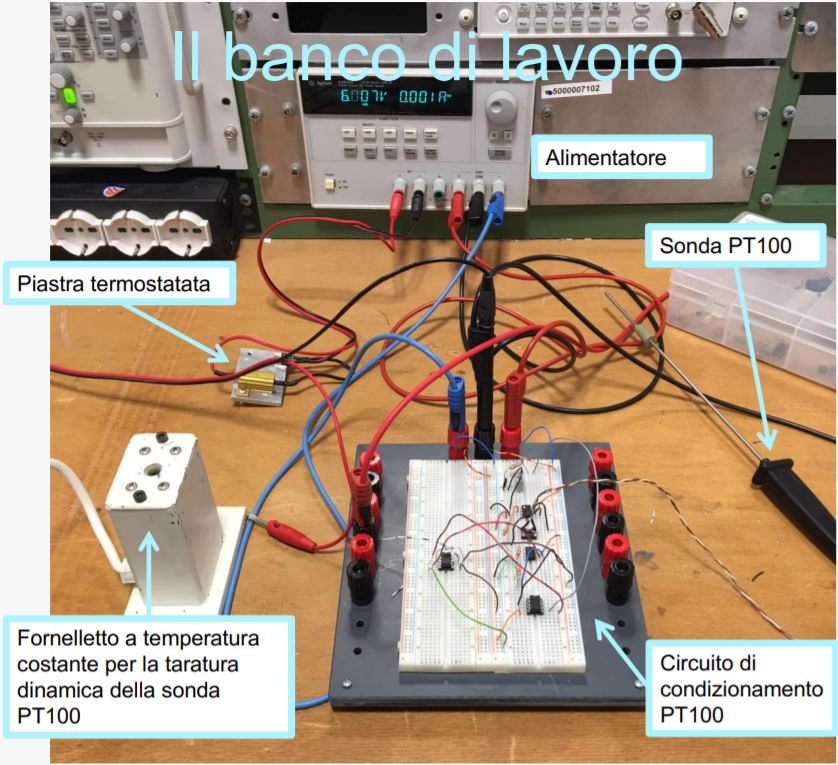

Di seguito le istruzioni per la seduta in laboratorio e le indicazioni su cosa fare a casa: Nuovo link (link old)
Di seguito il file LabView di acquisizione dati per la taratura dinamica e la misura da compensare dinamicamente: link
Fare riferimento alla sezione “8 Compensazione dinamica PT100 (+ esercitazione in laboratorio) – TESINA 3″ del materiale didattico.
Di seguito uno schema alla lavagna che riporta il complessivo del modello usato che si compone di:
- sensibilità statica della PT100 pari a 0.385 ohm/°C
- una parte che tiene contro della dinamica della PT 100 modellata come sistema primo ordine con guadagno unitario
- la parte di elettronica di condizionamento realizzata che si può considerare istantanea ovvero trascurare la parte dinamica e considerare solo un guadagno statico dato dai tre stadi di amplificazione
La sensibilità della PT100 pari a 0.385 ohm/°C è caratteristica della sonda PT100 impiegata. Il guadagno del circuito di condizionamento si ricava componendo i guadagni dei tre stadi realizzati. La costante tau deve essere ricavata mediante taratura dinamica.
A valle di tali dati è possibile ottenere il modello complessivo del sistema sia per la sua componente statica pari a 0.385*(1+50.5/Rg) che per la parte dinamica.
Tale modello complessivo è quindi possibile usarlo per compensare dinamicamente una qualsivoglia misura ed ottenere quindi una migliore stima del misurando.
Figura – schema alla lavagna su modellazione sistema di misura complessivo e compensazione dinamica.
Di seguito una traccia di elaborazione in post-processing da eseguire in matlab:
A questo link potete trovare uno script Matlab d’esempio per caricare i dati acquisiti tramite il multimetro in laboratorio (esperienza aprile 2023) salvati in un file csv.
